固定管板式换热器｜工业列管式管壳式换热器

固定管板式换热器是应用范围极广的管壳式换热设备，行业内也统一称作列管式换热器，依靠管束两端管板与壳体焊接固定成型，属于节能型工业传热设备，广泛配套石油、化工、电力、轻工、食品制药、新能源余热回收生产线，依靠管壁实现冷热流体隔绝换热，完成物料冷却、加热、冷凝、余热回收等工艺操作。

▋ 01 固定管板式换热器结构与工作原理

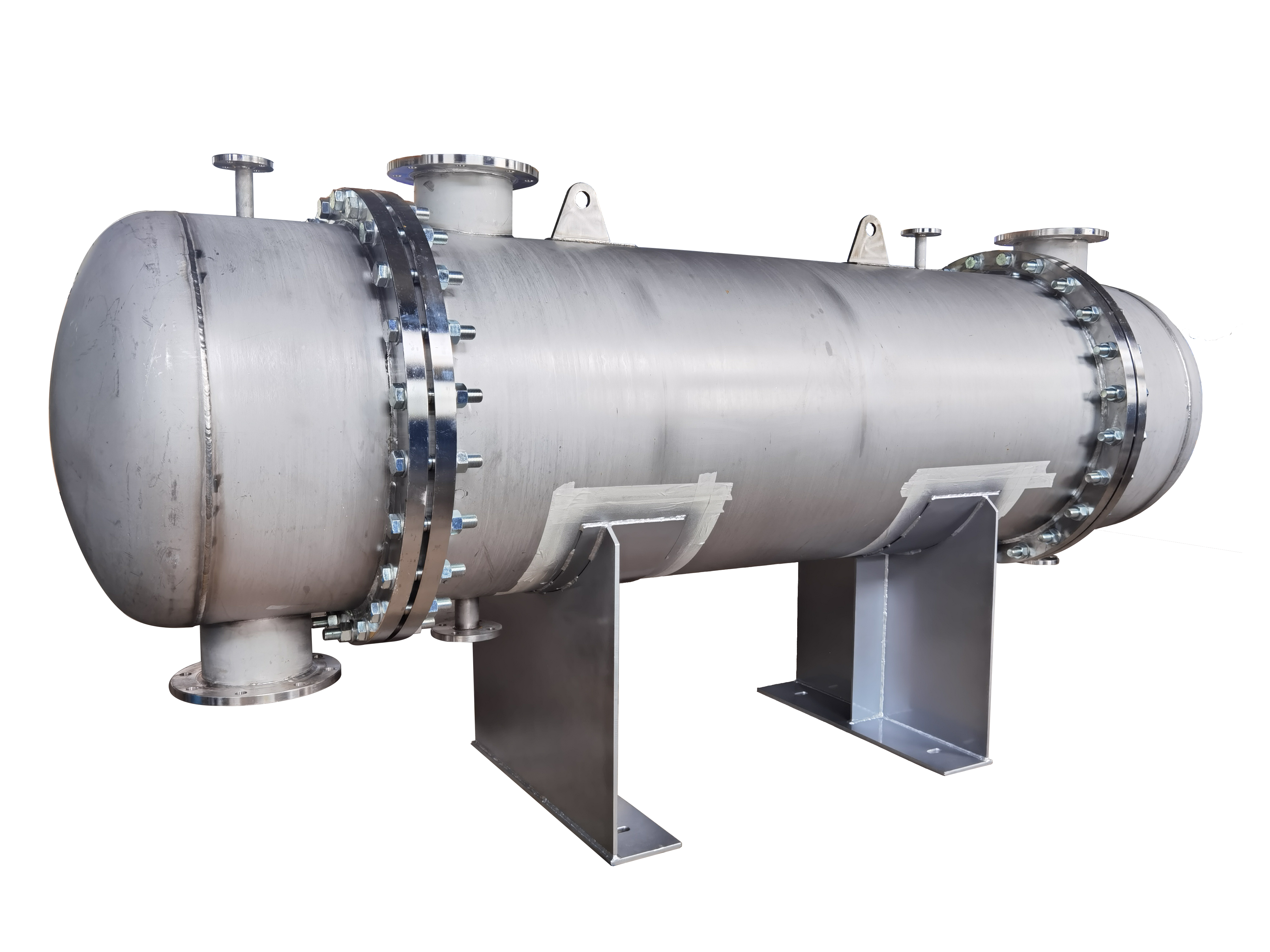

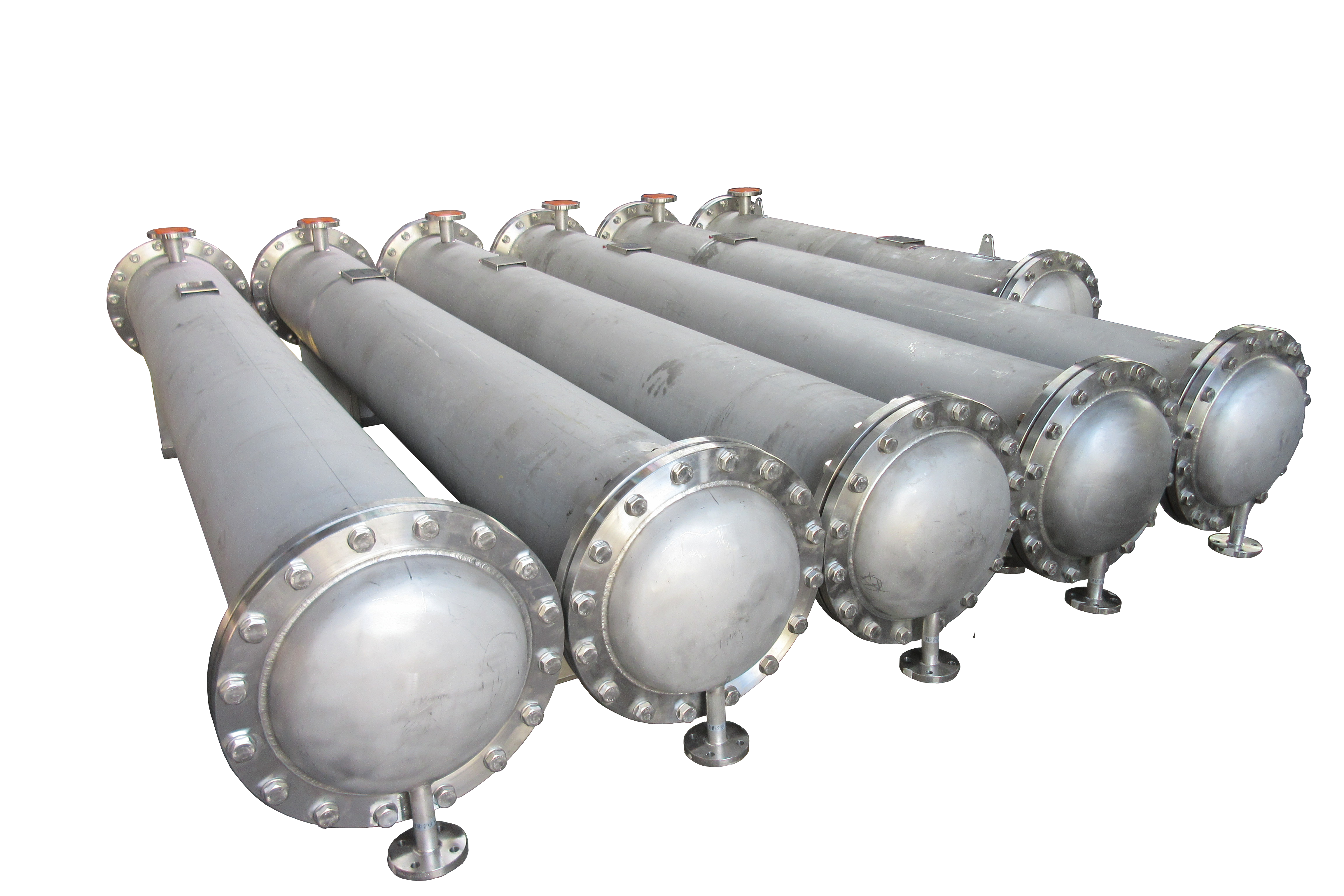

固定管板式换热器主要组成部件包含设备壳体、换热管束、两端固定式管板、管箱、连接法兰。管束两端管板和壳体直接焊接密封，设备内部划分两条独立流体通道，分别为管程介质通道、壳程介质通道，冷热两种流体隔绝流动，通过金属管壁完成热量传递。

若管程、壳程介质运行温差偏大，可在壳体外部加装膨胀节结构，吸收冷热形变产生的拉伸应力，降低管束与管板焊接位置开裂、渗漏风险。设备可根据换热流量需求设计单管程、双管程及多管程结构，壳程支持双流程设计，灵活适配不同换热负荷。

▋ 02 固定管板式换热器核心优缺点

产品优势

整体构造简单，锻件使用量少，设备制造成本低于浮头式换热器，采购性价比更高；
同等壳体直径下可排布更多换热管束，有效换热面积比浮头式换热器提升 20%-30%，换热效率突出；
管程侧可直接拆卸冲洗，日常维护简单，无旁路渗漏问题，杜绝不同介质交叉混合污染；
内部无大量易损耗密封配件，洁净介质工况运行稳定，无内部泄漏隐患，适配食品医药卫生级换热场景。

产品局限性

壳体与管束一体化焊接，壳程内部无法机械刷洗清理，仅适配洁净、不易结垢、清水可冲洗的壳程介质；
管壳两侧介质温差过高时会产生巨大热应力，未配套膨胀节容易出现管束拉脱、焊缝渗漏故障；
管束大面积腐蚀后无法单独更换管束，需整体更换整套设备，腐蚀性介质工况下使用寿命较短。

▋ 03 固定管板式换热器适用工况与介质要求

推荐适配工况

壳程介质洁净无杂质、不易结垢沉淀、可水溶冲洗；管壳两侧流体温差不限，壳程运行压力偏低的工业换热系统。

适配介质

循环清水、洁净导热油、无菌制药药液、低杂质工艺气体、常温软化水。

不推荐使用场景

壳程介质含泥沙、纤维、粘稠沉积物、强腐蚀液体；长期高低温差工况且无法加装膨胀节的生产线。

▋ 04 固定管板式换热器应用领域

化工行业

各类反应工艺物料预热、冷却，精馏塔配套再沸器、冷凝器，满足化工高温、中压介质换热需求；

电力行业

火电厂汽轮机冷凝设备、锅炉给水预热器、尾部烟气余热回收装置，回收烟气废热减少燃料消耗；

食品制药行业

卫生级固定管板式换热器用于饮品灭菌冷却、医药药液恒温控温，保障介质洁净不交叉污染；

暖通新能源行业

厂区集中供暖换热、工业废水余热回收、储能设备温控换热，降低企业生产能耗；

轻工冶金行业

电镀槽恒温冷却、金属加工润滑油降温、冶金循环水换热，稳定生产线温度工艺标准。

▋ 05 固定管板式换热器选型关键参数参考

采购选型固定管板式换热器，需提前确认以下核心工况参数，保障换热设备匹配生产需求：

换热介质参数

管程、壳程分别介质名称、介质腐蚀性、粘度、是否易结垢；

温度工况

介质进口温度、出口温度、管壳两侧最大温差；

压力参数

管程工作压力、壳程工作压力、设备设计耐压标准；

流量需求

管程流体流量、壳程流体流量、目标总换热量；

材质要求

管束可选碳钢、304 不锈钢、316L 不锈钢、钛合金；壳体常规碳钢 / 不锈钢；

配套配件

是否需要加装壳体膨胀节、保温层、法兰接口规格、防腐涂层；

安装条件

现场可用安装空间、立式 / 卧式安装、管程流程数量需求。

通过完整参数核算，可精准匹配对应换热面积、管束长度、壳体直径规格，避免设备换热不足、超压、温差变形等使用故障。
