▋ 01 换热机组核心变频控制功能

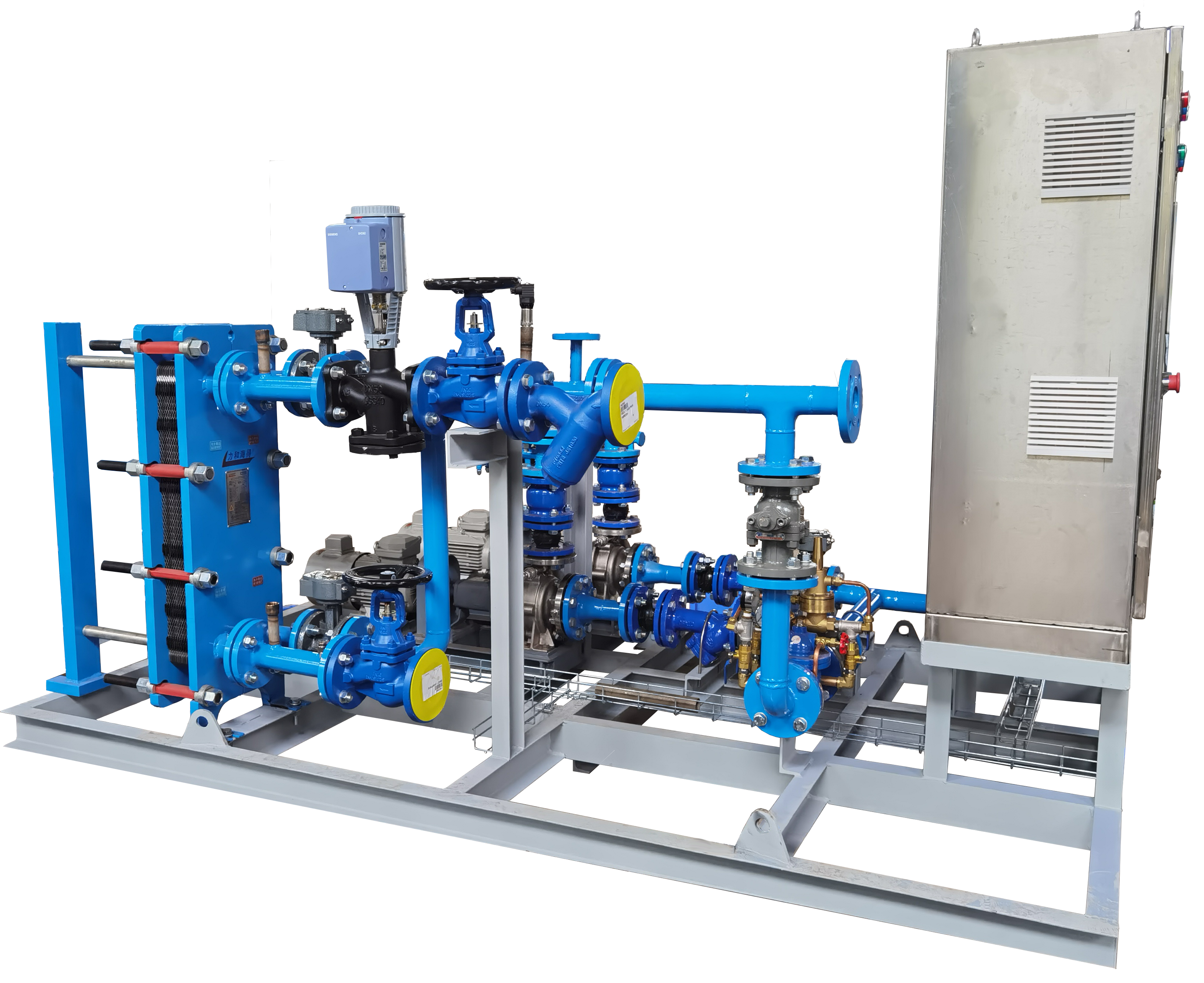

1. 循环泵变频恒压供水

配套板式换热器使用的循环水泵采用变频调速恒压供水设计。机组二次侧供水管安装高精度压力传感器，变频器实时采集实测供水压力并与后台设定值对比，自动调节输出频率控制水泵转速，精准调节二次侧供水量，稳定管网供水压力；同时水泵实时运行频率、故障报警信号均可远程上传至中控系统，方便运维人员远程查看设备状态。

2. 补水变频定压稳压系统

换热机组补水系统搭载变频补水定压模块，补水泵由专用变频器驱动，二次回水侧压力传感器持续监测管网压力。控制器根据压力差值自动调整补水泵转速，稳定维持二次回水系统恒定压力，避免管网失压、负压问题；补水泵运行数据、故障代码支持数据上传，适配无人值守换热站使用。

3. PID 恒温供水控制

机组一次侧供水管配备电动调节阀，搭载可编程 PLC 控制器。系统结合室外温度曲线自动匹配二次供水温度，通过 PID 算法对比二次供水实测温度与设定温度，输出调节信号控制电动调节阀开度，改变一次热源介质流量，精准稳定二次侧供水温度，实现全天候恒温供水，适配采暖、热水生产、食品杀菌多场景。

4. 气候补偿节能调节功能

换热机组标配室外温度传感器，可实时采集室外环境温度，按照当地气候工况自定义供热调节曲线。系统随室外温度自动升降二次供水温度，兼顾室内供暖舒适度与设备能耗控制，大幅降低热源消耗，是小区供暖、厂区集中供热换热站核心节能配置，属于智能换热机组标配功能。

▋ 02 换热机组全自动启停与水泵联动逻辑

1. 开机压力自检保护

机组启动前自动执行压力自检程序：若二次回水压力低于系统最低设定保护值，设备锁定循环水泵启动权限，自动启动补水泵持续补水；待管网压力达标后，系统解除保护，方可正常启动整套换热机组，防止空转干烧损伤余热回收换热设备。

2. 水泵顺序启动机制

根据机组水泵配置区分启动逻辑：

• 2 台循环泵（1 用 1 备 / 2 开 2 备）机组：单台水泵稳定运行 3-5 分钟后，系统再开启一次侧电动调节阀；
• 3 台循环泵（2 开 1 备）机组：第一台水泵运行 3-5 分钟后启动第二台，两台主泵全部稳定运行，才会打开热源电动阀；

分级启动减少电网冲击，保护整套电气控制系统。

3. 循环泵故障自动切换、泵阀联锁

运行中任意工作循环泵出现过载、故障停机，控制器立即输出声光报警信号，同时自动切换至备用循环泵持续供热；内置泵阀联锁程序：仅循环水泵正常运行时，电动调节阀才允许开启；水泵停机瞬间自动关闭一次侧热源阀门，避免高温介质持续进入换热器造成超温。

▋ 03 换热机组全维度安全防护机制

1. 失压、断电、来电自启保护

失压保护：二次回水压力低于可调保护阈值时，立即停运循环泵、关闭热源电动阀，补水泵自动补水稳压；

断电保护：突发停电瞬间自动关闭电动调节阀切断热源，控制器存储全部运行参数，不会丢失温度、压力设定；

来电自启：恢复供电后机组自动完成自检，按照预设顺序全自动启动，真正实现换热站无人值守运行。

2. 两级自动泄压安全系统

二次侧配备电磁阀 + 安全阀两级泄压装置，解决水温热膨胀、管网压力突升安全隐患：压力超过设定阈值时电磁阀先行开启泄压；若压力持续上升至安全阀起跳压力，安全阀自动开启二级泄压，双重保障换热机组、板式换热器管网安全。

3. 超温保护与电气过载保护

超温保护：二次供水温度、一次回水温度任意一项超出设定安全值，系统立刻关闭一次侧电动调节阀，切断高温热源；

电气保护：变频器实时监测过流、短路、缺相、过压、欠压故障，出现电气异常自动停机报警，保护水泵、PLC 整套电控系统。

▋ 04 换热机组数据采集与中控监控系统

整套智能换热机组支持本地自动控制 + 远程监控双模式。机组一二次侧供回水温度、压力传感器、变频器、阀门执行器全部接入控制器，实时采集全维度运行数据，通过通讯模块上传至中央控制室。管理人员可在中控后台实时查看每台换热机组运行工况，远程下发控制指令、在线修改温度压力参数，适合大面积集中供热、多站点换热站统一管理。

▋ 05 适配本控制系统的换热机组产品系列

• 标准板式换热机组

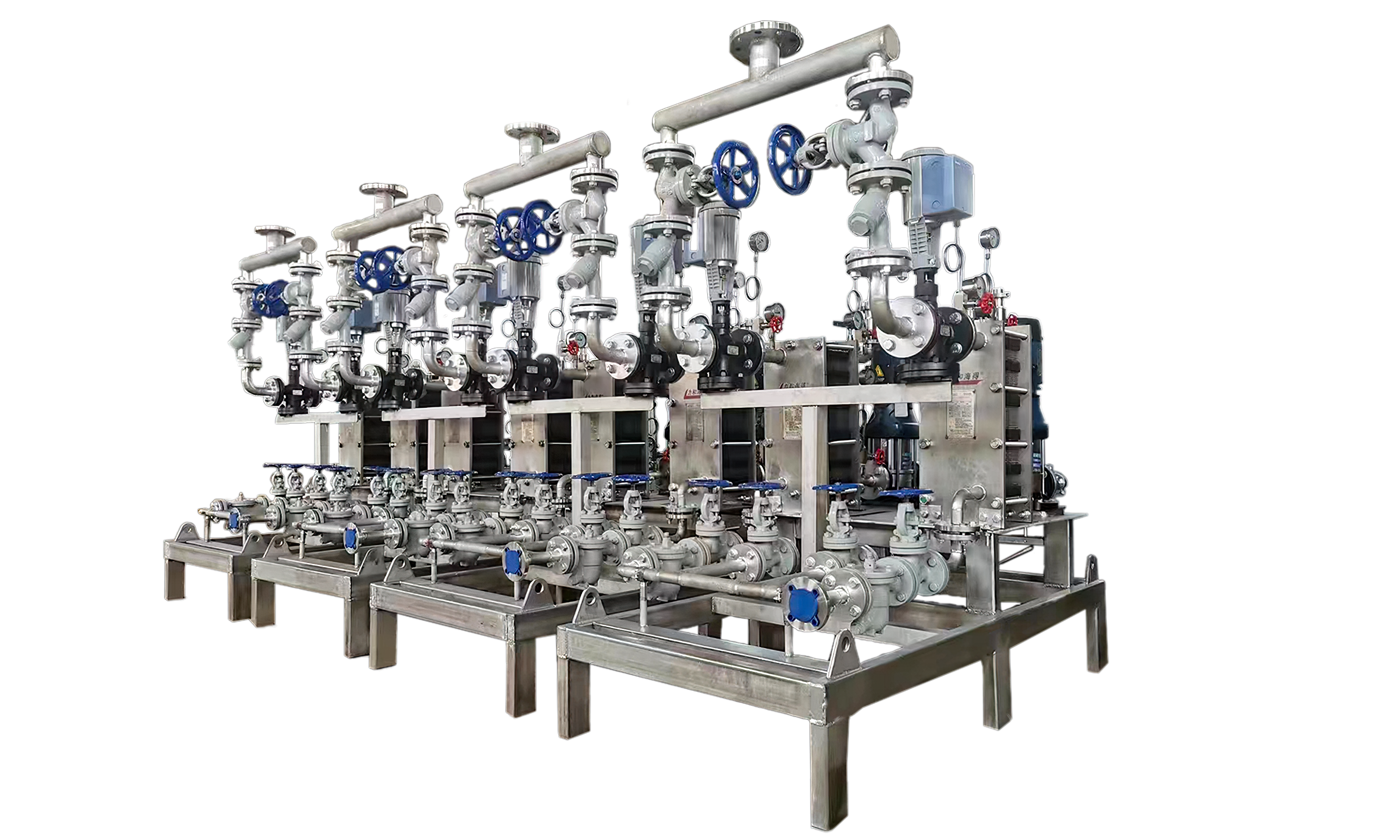

• 卫生级板式换热机组（食品、医药行业专用）

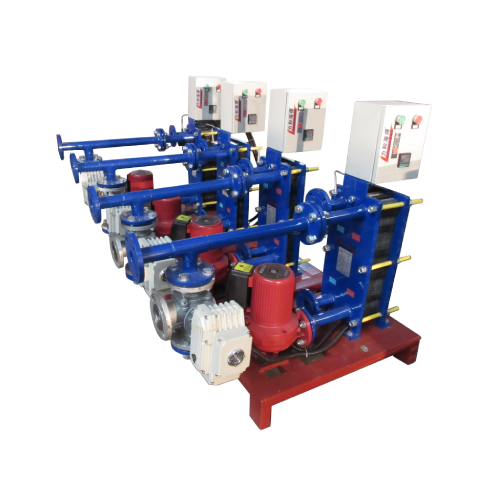

• 采暖换热机组（市政小区集中供暖）

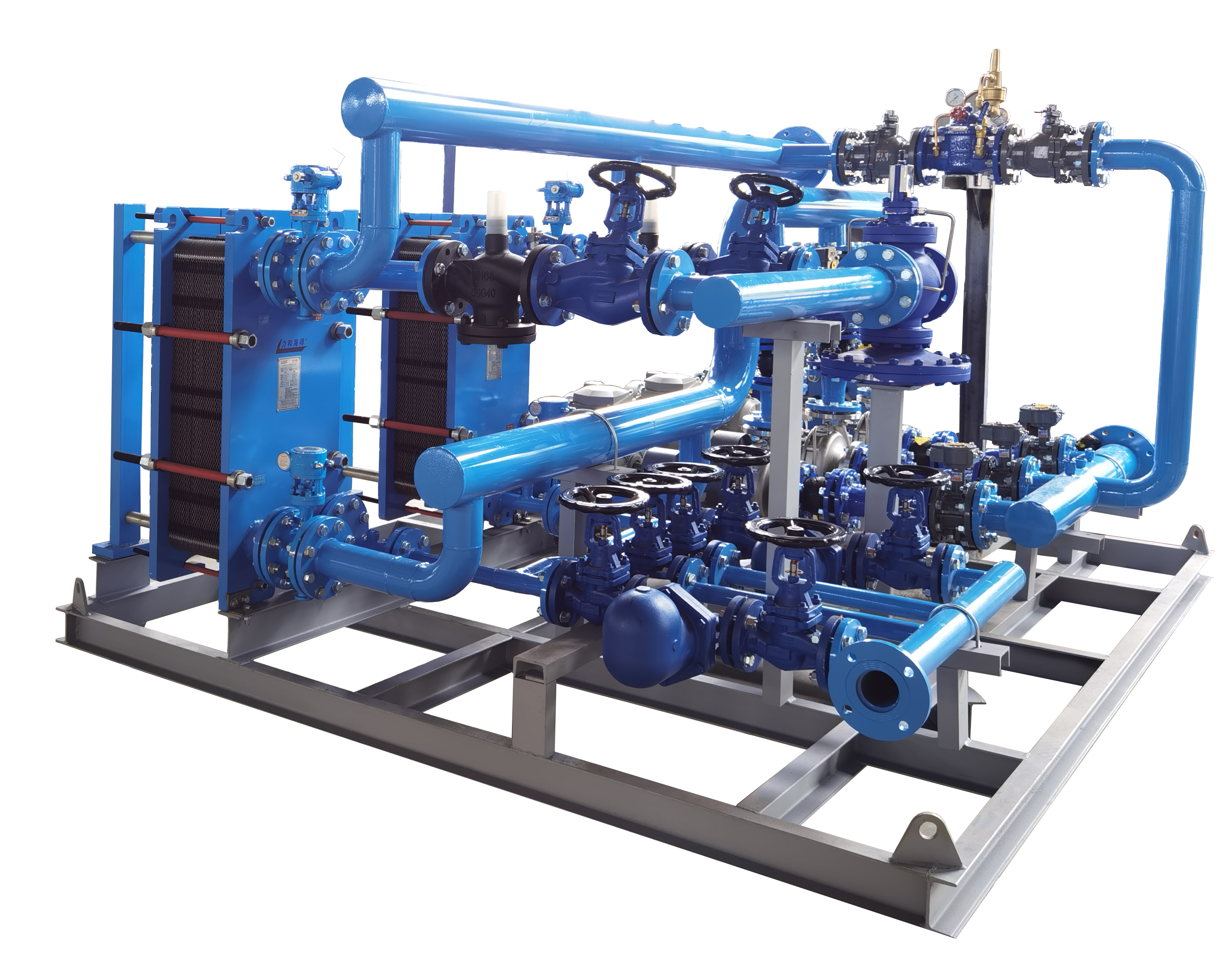

• 智能全自动换热机组
• 余热回收专用换热机组
