气气板式换热器组成

▋ 气气板式换热器简介

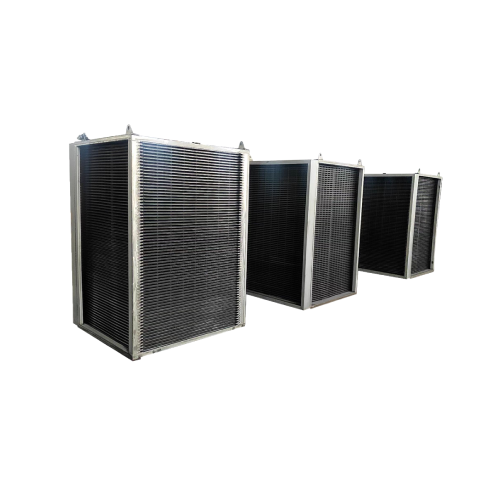

气气板式换热器（板式空气预热器）是一种新型节能环保设备，由大量冲压的不锈钢薄板组合而成，板片采用全焊接密封，烟气和空气在板间错流而进行热交换。广州力和海得气-气板式换热器适用于钢铁、造纸、化工、电力、电池等行业的空气预热和余热回收场合 。

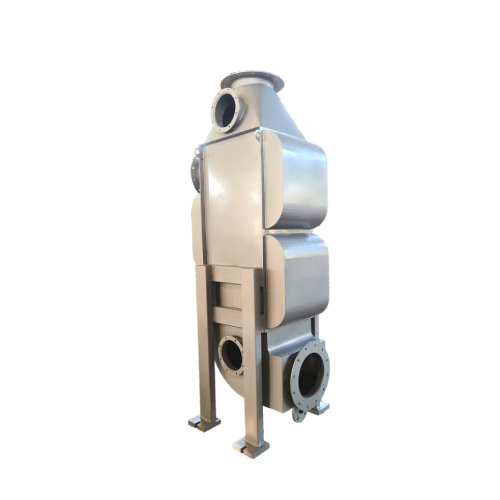

气气板式换热器是用于气体换热的交换器，它不同于液体板式换热器，可以在温度高达760度的烟气内作为加热燃烧空气的换热器。作用是回收热量，降低消耗，应用范围较广，有高温烟气排放的地方，都可以使用这种空气预热器回收热能，节约燃料，实现环保。

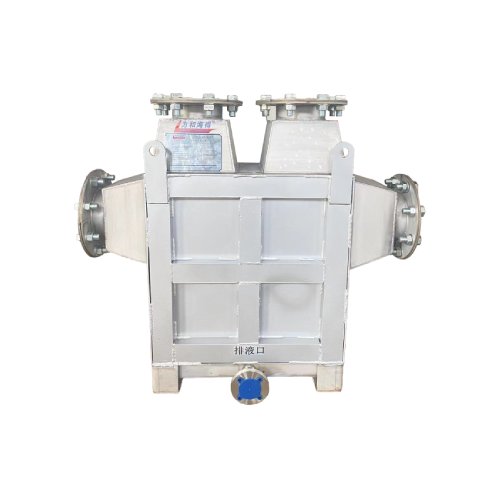

▋ 气气板式换热器组成图示

① 设备支撑                ② 板片侧板
③ 热侧出集风口       ④ 板片固定板
⑤ 冷侧进集风口       ⑥ 热侧中间通道
⑦ 冷侧出集风口       ⑧ 单组分换热器
⑨ 热侧进集风口       ⑩ 检修人孔
⑪ 回转集箱                ⑫ 排污口
⑬ 起吊结构

• 层叠结构，每一片上有动力源路径和被加热源的路径，一般两进两出，导片传热，多路并联，两循环分别控制速度和温控。
• 板片采用间隔凹凸形式，板片间不易发生错位，保证通道的高强度性和紧固性，承受能力强；
• 板片凹凸波纹采用“互锁”结构，板片间相互抵扣锁定，承压能力好；
• 改善流体流动状态，增强换热效果；改善板片定位；
• 独特板片模具，可支持设备在不同的工况条件下的全适用性。大流量低温差、小流量高温差等均可以通过灵活多变的流程布置实现换热效果。
