板式换热器安装尺寸_型号规格参数
板式换热器是工业换热、暖通供热、食品医药、新能源余热回收场景主流换热设备，设备进场安装前，需精准核对整机安装尺寸、法兰接口管径、框架外形长宽高等参数，确保机房基础、管道布局、吊装空间匹配设备规格，避免现场安装返工。
广州力和海得作为专业板式换热器生产厂家，整理了全系列板式换热器标准安装尺寸、接口管径、外形长宽高等技术参数，并附上标准安装图纸，涵盖 B 系列、BK 系列、BJ 系列等主流型号，方便客户现场安装、场地规划与设备选型。

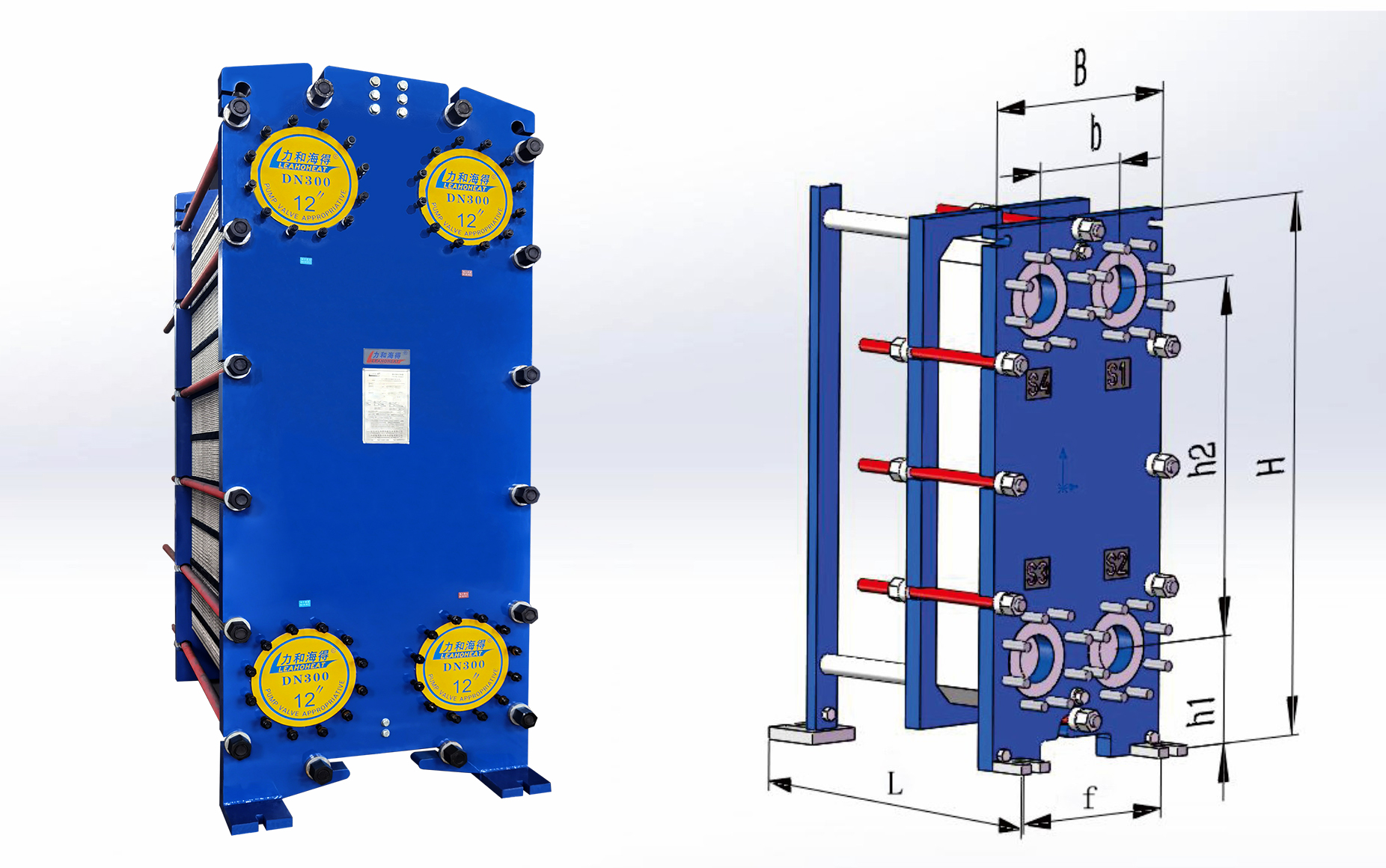

▋ 01 板式换热器安装图
▋ 02 板式换热器主要安装尺寸
|
型号
|
接口管径（DN） |
B |
f |
h1
|
H |
L |
|
B25 |
25 |
185 |
/ |
73 |
480 |
50-298 |
|
B40S |
40 |
240 |
/ |
88 |
565 |
61-310 |
|
B40F |
40 |
240 |
/ |
88 |
565 |
61-310 |
|
B40L |
40 |
240 |
/ |
88 |
750 |
61-310 |
|
B50S |
50 |
320 |
220 |
160 |
870 |
522-1102 |
|
B50L |
50 |
320 |
220 |
160 |
1120 |
402-1400 |
|
B50V |
50 |
300 |
220 |
160 |
900 |
522-1102 |
|
B80A |
80 |
420 |
330 |
160 |
977 |
690-1330 |
|
B80S |
80 |
420 |
330 |
160 |
1150 |
690-1330 |
|
B80L |
80 |
420 |
330 |
160 |
1360 |
690-1730 |
|
BK80L |
80 |
420 |
330 |
160 |
1360 |
690-1730 |
|
B100S |
100 |
470 |
420 |
240 |
1084 |
770-1645 |
|
B100M |
100 |
470 |
420 |
240 |
1599 |
770-1850 |
|
B100L |
100 |
470 |
420 |
240 |
1723 |
770-1850 |
|
B100X |
100 |
470 |
420 |
300 |
2407 |
770-1850 |
|
BK125S |
125 |
550 |
450 |
260 |
1665 |
770-1900 |
|
BK125L |
125 |
550 |
450 |
260 |
2240 |
770-2500 |
|
B150SG |
150 |
630 |
550 |
325 |
1125 |
1135-1780 |
|
B150MG |
150 |
630 |
550 |
325 |
1425 |
1135-2100 |
|
B150L |
150 |
630 |
550 |
325 |
1795 |
1135-2560 |
|
B150B |
150 |
630 |
550 |
325 |
1795 |
1135-2560 |
|
B150X |
150 |
630 |
550 |
325 |
2650 |
1135-2960 |
|
B200SG |
200 |
740 |
660 |
325 |
1405 |
880-2715 |
|
B200L |
200 |
740 |
660 |
325 |
1850 |
1250-2800 |
|
B200M |
200 |
725 |
605 |
325 |
2100 |
1350-2350 |
|
B200B |
200 |
725 |
605 |
325 |
2100 |
1150-2150 |
|
B250X |
250 |
925 |
757 |
400 |
1820 |
1400-4050 |
|
B250S |
250 |
925 |
757 |
400 |
2278 |
1400-4050 |
|
B250L |
250 |
925 |
757 |
400 |
2658 |
1400-4050 |
|
B250B |
250 |
925 |
757 |
400 |
2658 |
1200-3550 |
|
B350S |
300/350 |
1150 |
960 |
413 |
1915 |
1400-4500 |
|
B350M |
300/350 |
1150 |
960 |
413 |
2320 |
1400-4500 |
|
B350L |
300/350 |
1150 |
960 |
443 |
2882 |
1400-4700 |
|
BK350L |
350 |
1170 |
960 |
443 |
2750 |
1400-4700 |
|
BK350S |
350 |
1170 |
960 |
443 |
1850 |
1400-4700 |
|
B450L |
400/450 |
1391 |
1171 |
500 |
3378 |
1400-5500 |
|
BJ40 |
40 |
240 |
/ |
88 |
565 |
61-310 |
（为了产品和技术的革新和完善需要，本公司保留以上技术参数的更新和修改的权利而无需知会客户）
如需精准选型、获取对应型号板式换热器 CAD 安装图纸、定制卫生级 / 防腐型板式换热器，可对接技术工程师根据工况热负荷、介质温度压力匹配最优机型，提供一站式设备尺寸核对、机房布局安装指导服务。本厂产品同时配套气气板式换热器、空气预热器、智能换热机组、余热回收设备，覆盖全行业换热节能需求。
