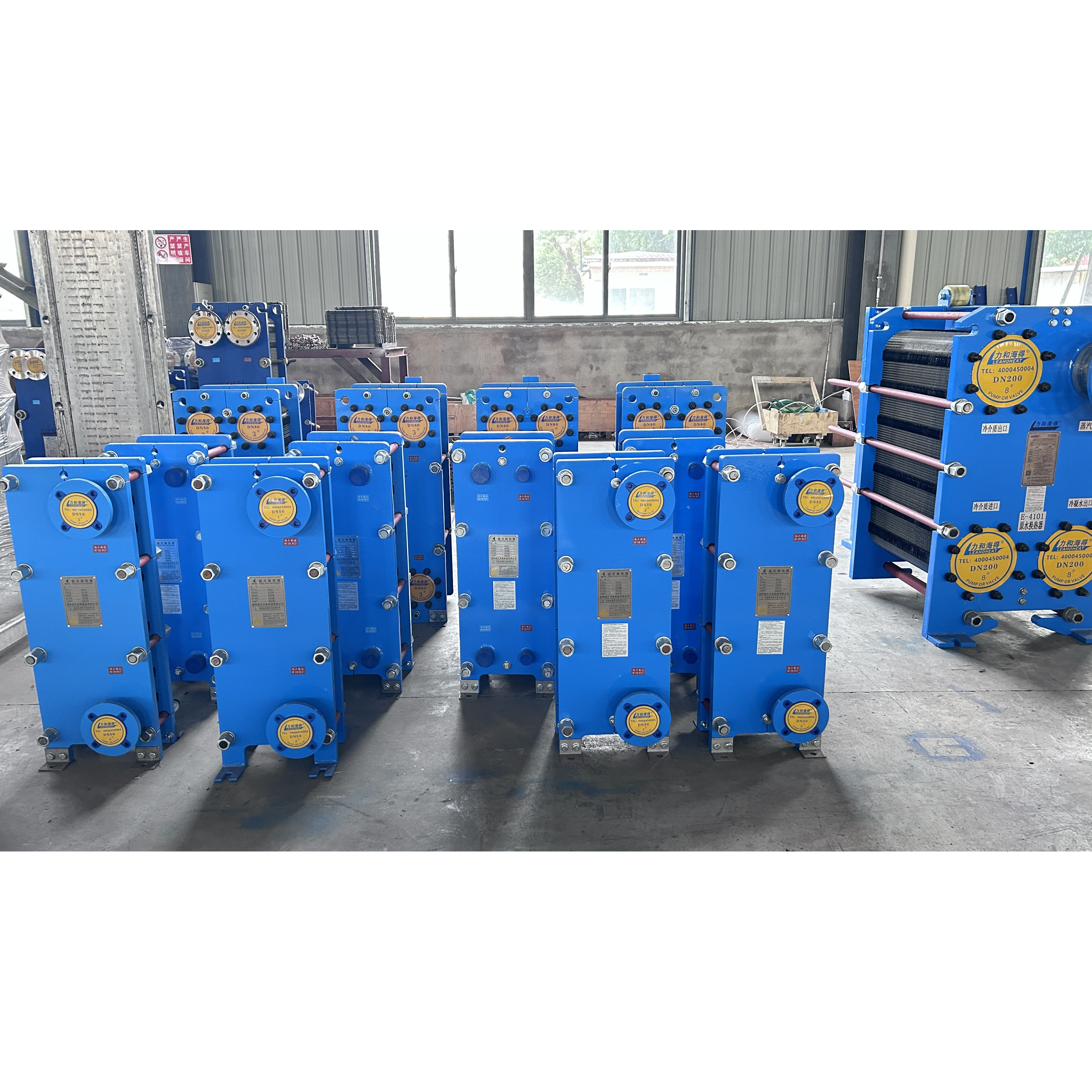

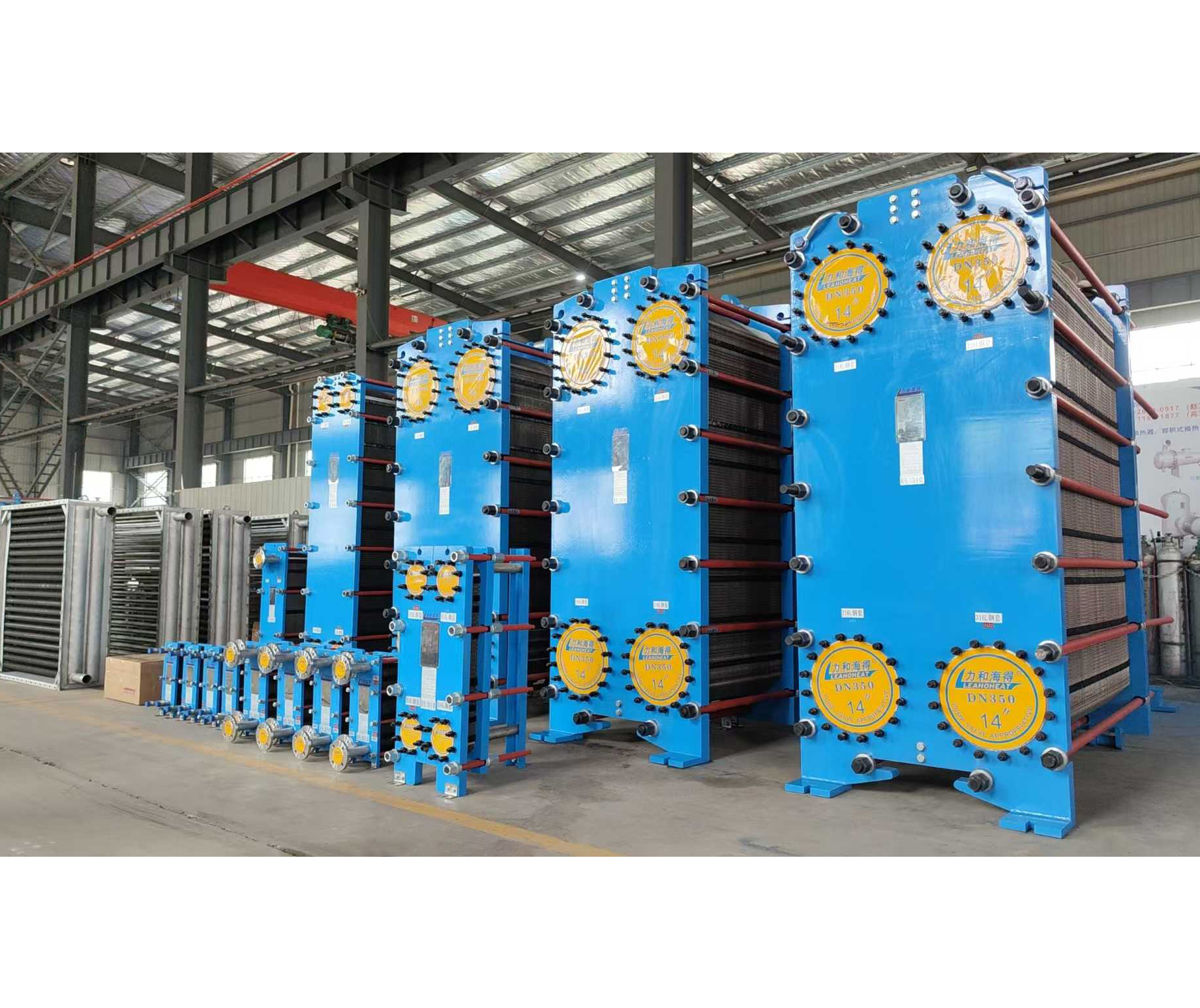

板式换热器结构

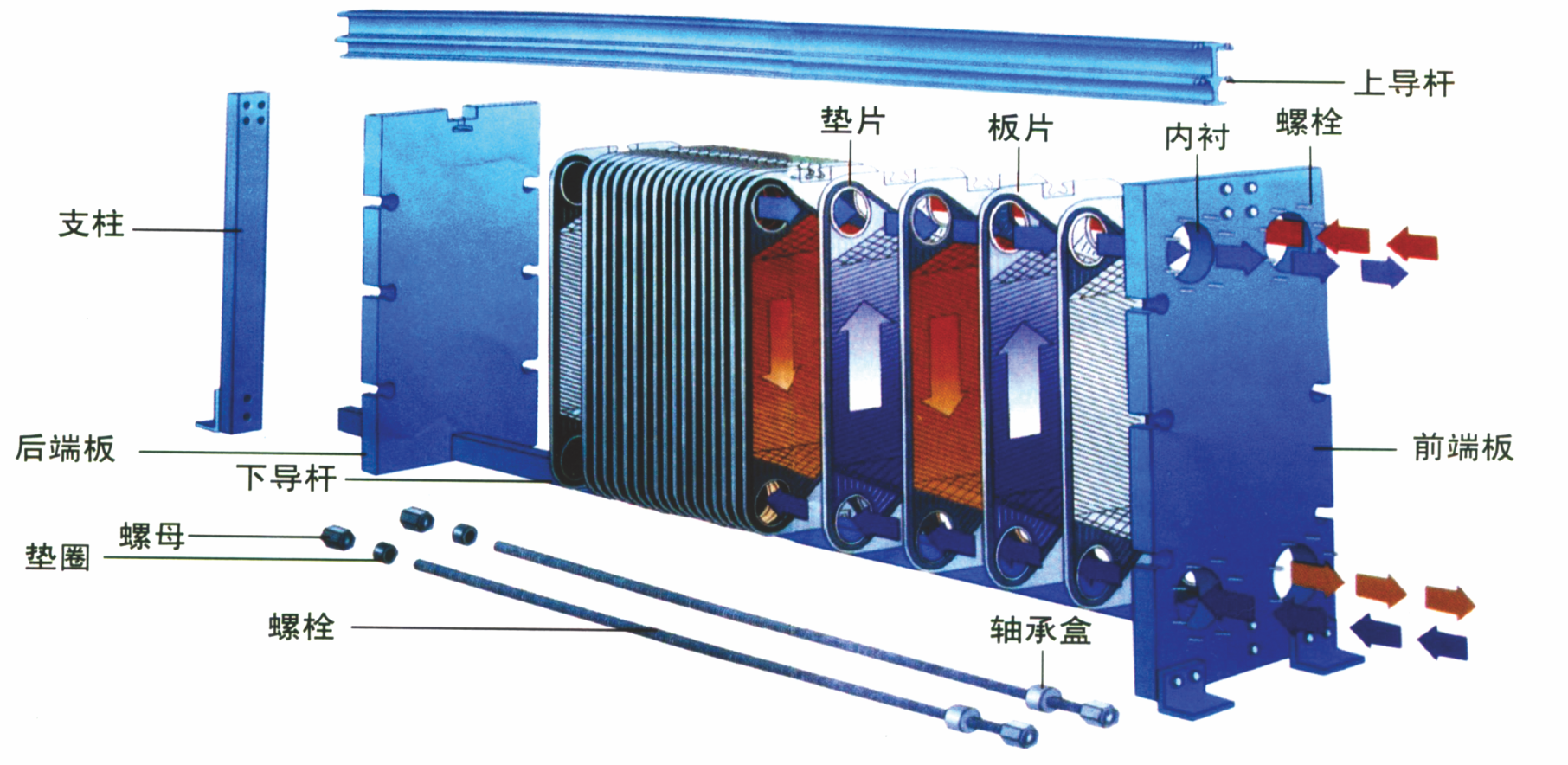

▋ 板式换热器结构图

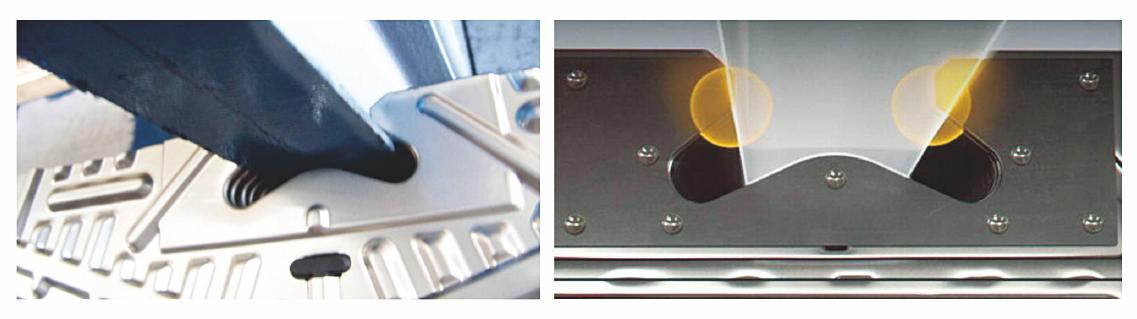

▋ 框架及定位系统的特点

优势

• 采用独特定位技术，为避免板片在拆装时上下定位槽发生变形，定位装置采用了翻边加工设计，多次拆装后定位仍然精确、定位点更耐磨，同时也能防止定位槽对维修人员的损伤。板片四个角边采用辅助定位锥形裙边，达到自动对位的目的。
• 采用独特的燕尾槽结构的多点定位方式。这种定位方式采用机械定位“以一个平面，一侧固定销，一侧开口销”的基本原则，从而开放一个工件的自由度，这种定位方式可以防止产生过定位现象。

好处

• 设备组装后每块板片间相互镶扣，互相定位。
• 防止了板片由于中间定位孔刚性不足造成的定位不准。
• 防止了板片维修再组装时中间定位变形造成的设备泄露。
• 这种板片设计特别适应于设备经常拆装的工况和介质量、压力有波动的工况。
• 板片的中间定位结构大多采用“五点定位”结构。

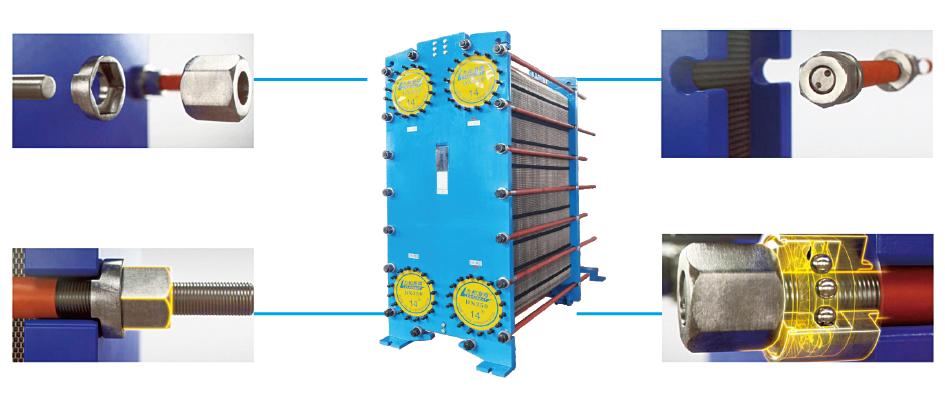

▋ 快装结构

特点

• 由前夹紧螺母通过锁紧栓与螺杆联为一体，下面安有轴承盒，后夹紧螺母通过独特的锁紧套来防止松动，拆装板式换热器时只需拧紧或松开前夹紧螺母即可完成，检修板式换热器时拆装更为方便快捷，是典型的人性化设计。
• 框架的全部部件均为丝扣连接。
• 压紧螺栓全部为辊轧制造。
• 压紧螺栓上带有轴承盒。
• 压紧螺栓可在侧面取下。

优势

• 无焊缝，拆卸方便，不易上锈腐蚀。
• 框架可以全部解体。
• 螺母和螺栓在长期使用后无咬死现象。
• 可以轻松拧紧和松开螺栓。

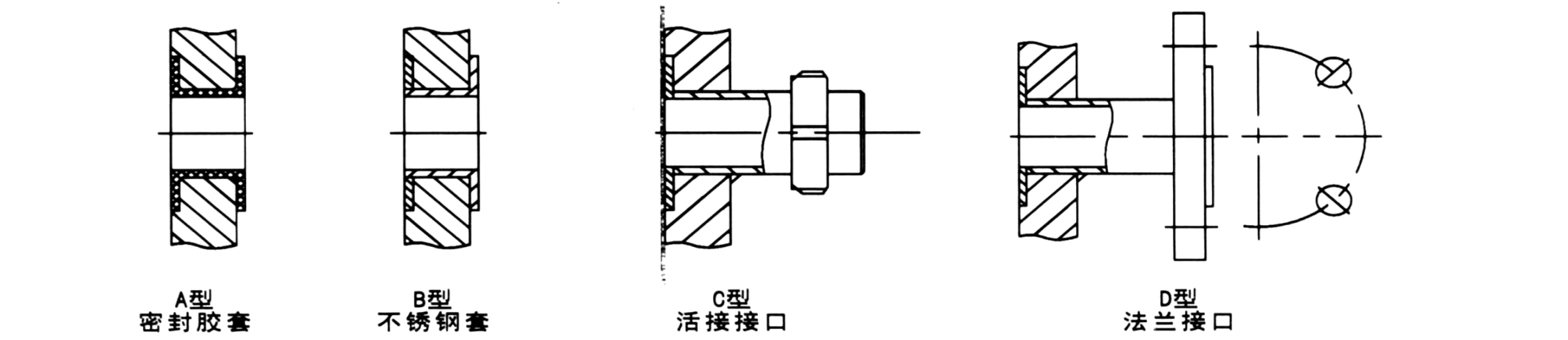

▋ 板式换热器接口类型

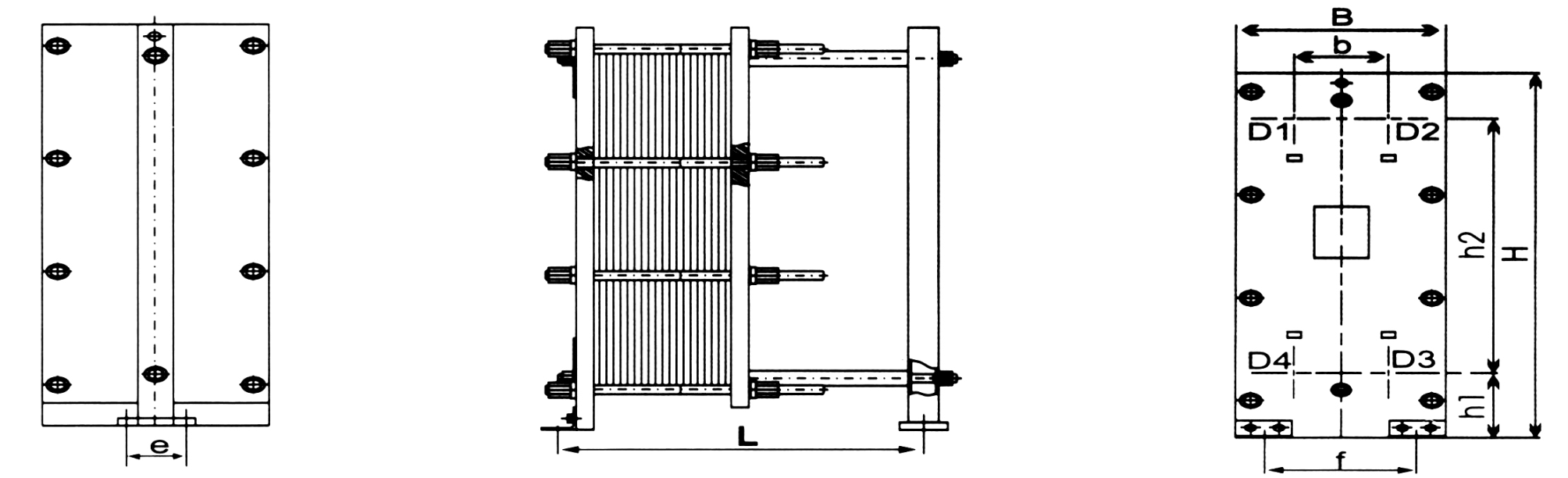

▋ 板式换热器安装图
