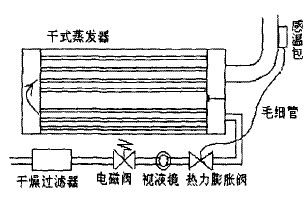

干式蒸发器是液体制冷剂经节流后从蒸发器一端的端盖进入管程,端盖上铸有隔板,制冷剂经过两个或多个流程蒸发并吸收载冷剂的热量后从同一个端盖出来后进入压缩机。如果端盖隔板垫片泄漏,会使制冷剂短路,造成回液及制冷能力下降。

这种蒸发器的主要特点是:

制冷剂在管内完全蒸发并过热成为过热气体,这有利于使用热力膨胀阀自动调节供液量。通常使用的制冷剂有R22、R134a、R407C、R410A等。因为制冷剂管内蒸发,只要管内流速超过4 m/s,就可以把管内的润滑油带回压缩机,回油方便。

在设计当中,壳程采用GB151或TEMA规定的E型结构(折流板型式),折流板的缺口大小根据载冷剂的物理性质与流量大小开15% ~50%的缺口,通常情况下,折流板缺口的流速与载冷剂横向掠过管束的流速大致相等,为了保证换热效果,折流板与圆筒的间隙、换热管与折流板的间隙要小于等于GB151或TEMA规定的最小间隙,特别是在低温情况下,这些间隙显得尤为重要,由于在低温情况下,载冷剂一般为高粘度流体,流速慢,热阻相对增大,间隙泄漏更加明显,所以在低温情况下对间隙的控制一定要更加严格。

  换热管采用内部强化的高效换热管,换热管内部采用螺旋线沟槽的型式,一般内部有32~75个沟槽,主要用来增强管内的传热效果,有时换热管的外部也做相应的强化,换热管根据载冷剂的不同可采用紫铜T2、高磷紫铜TP2、镍铜BFe10-1-1、锡铜HSn70-1、铝铜HA177-2等材料。

换热管与管板一般采用胀接的连接方式,在制冷剂进口一般设置一套分配器用来平均分配气液混合物,干式蒸发器一般适合在排量小于2000 m3/h的压缩机制冷系统中使用,在大型系统中由于制冷剂的分配不均问题,最好不使用此类型的蒸发器。
